プラスチックリサイクル業界向け水リサイクル処理および再利用システム

水リサイクル処理および再利用システムは、主にPETボトル洗浄処理に使用され、大量の廃水が発生します。主な汚染物質は浮遊物質です。廃水の量と汚染物質指数に応じて、水処理システムを設計します。ろ過+沈殿+空気浮遊プロセスを採用し、廃水処理後、一部を再利用し、一部を基準まで放流します。

設計の特徴

1. 汚水の品質と処理要件に応じて、プロセスルートを合理的に選択し、処理技術を高度化し、処理水の品質を放流基準に適合させる。
2. 処理要件を満たすことを前提に、投資を削減するために既存の設備を最大限に活用し、プラントの美観に関する要件を考慮する。
3. 運転と管理が容易で、操作が簡単でメンテナンスも容易です。機器は高品質で、性能が良く、安定した運転が可能です。

設計パラメータ

1.廃水源：プラスチックリサイクル工場から
2.設計処理能力：10〜50m³/H
3.流出水質

仕様

処理技術
当社の水ろ過システムの主な目的は、水からSSを除去し、薬剤を水中に保持することです。このシステムは、ろ過、沈殿、および空気浮遊処理のプロセスを採用しています。

処理フロー：

プロセス説明

洗浄ラインからの廃水は、最初に廃水収集プールに排出され、収集と一時的な保管が行われます。
ステップ1：廃水は、水ポンプによって固液分離のためにスラッグフィルターマシンに送られ、大きな粒子はスラッグ収集ボックスに入れられ、廃水は沈殿槽に入ります。
ステップ2：廃水が沈殿槽に入った後、オンラインPHメーターのフィードバックデータに従って、自動的に酸を添加し、PH指数を中性に調整し、凝集剤と凝集剤を添加して凝集反応を行います。
凝縮されたフロックのほとんどが沈み、清澄な水が浮上して空気浮遊槽に入り、泥と水の分離を実現し、泥水は定期的に汚泥槽に排出されます。

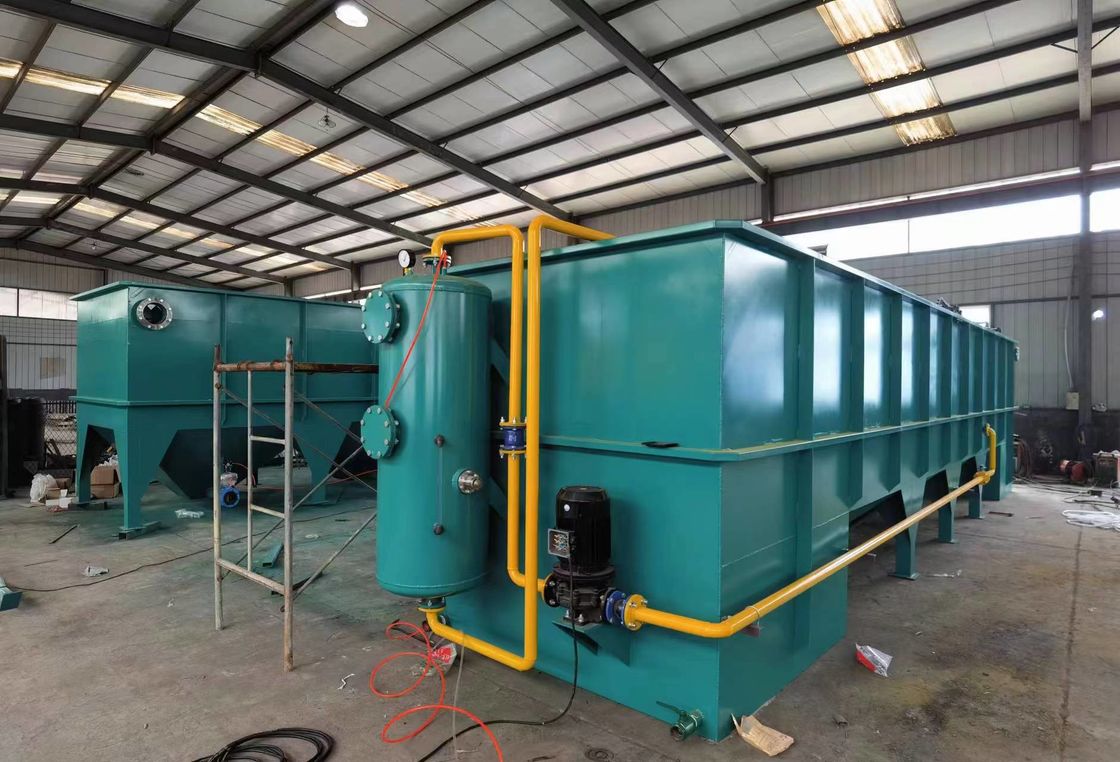

ステップ3：清澄な水は空気浮遊槽に入り、圧縮空気が水と混合されると、微小気泡が発生します。残留する微粒子と浮遊物は、気泡によってプールの表面に浮上し、次に、スクレーパー装置を介して排出されます。処理後、清浄な水は一時的に貯蔵水プールに入ります。
ステップ4：清浄な水は高圧ポンプによってフィルターに送られ、ろ過された水は洗浄ラインに戻ります。
沈殿槽と空気浮遊によって生成された汚泥は汚泥槽に入り、汚泥脱水装置によって脱水され、定期的に処理のために搬出されます。

2. 主なプロセス紹介：

a.廃水収集タンク（お客様が準備）

主に洗浄ラインから排出された廃水を収集するために使用され、汚水揚水ポンプのサンプとしても機能し、流量の変化を緩衝し、水量を調整し、水質を均質化する機能を備えています。
設計滞留時間：2時間未満
統合廃水収集プール*1セット、有効容量：40m³
材質：コンクリート
形式：地下

b.揚水ポンプ

汚水を沈殿槽に揚水して処理するために使用されます。設計では、設置とメンテナンスが容易で、長寿命の非閉塞型水中汚水ポンプを採用しています。調整タンクに設置されたレベルゲージを介して自動起動と停止を実現し、手動操作を削減します。
統合廃水揚水ポンプ*2台（1台は使用、もう1台は待機用）
電力：5.5kw

c. スラッグフィルターマシン

スラッグフィルターマシンは、水処理システムの最前線に設置され、排出された廃水中の大きな粒子を分離するために使用され、その後の沈殿処理に役立ち、その後の機器の閉塞と摩耗を軽減します。
モデル：PRLZシリーズ*1セット 主な材質：SUS304

d.統合沈殿槽

統合沈殿槽は傾斜管沈殿槽を採用しており、処理システムのフロントエンドに設置されています。酸を添加することにより、廃水のPHを中性に調整し、その後の沈殿反応に最適な条件を提供します。このプロセスでは、反応槽に設定されたPHは酸添加計量ポンプと連動し、PHの自動調整を実現します。
同時に、凝集剤と凝集剤を添加することにより、廃水中のSSを凝集および沈降させることができ、重力によって泥と水を分離し、水質を浄化することができます。
処理能力：20m³/h 1セット
外形寸法：L11000*W2000*H3500
材質：炭素鋼+防食
泥排出：泥排出バルブは電動バルブであり、定期的に自動的に泥を排出します

f. 清浄水タンク

処理された再生水を収集するために使用され、清浄水ポンプの貯水池としても機能します。
設計滞留時間：2時間
有効容量：40m³
材質：炭素鋼防食
寸法：L4000*W2000*H1500 2セット

g.清浄水ポンプ

処理された再生水を洗浄ラインに再利用するために使用されます。設計では、設置とメンテナンスが容易で、長寿命の垂直遠心ポンプを採用しています。調整タンクに設置されたレベルゲージを介して高レベルアラームと低レベルポンプ停止を実現できます。
数量：2セット（1つは使用、もう1つはバックアップ用）
電力：5.5kw

h.フィルター

処理された廃水は深くろ過され、ろ材として石英砂を採用し、水は内部の配水器と集水器を通過し、タンク内で高速ろ過が行われ、粒子状物質を効果的に除去し、濁度を低減できます。
数量：1セット
モデル：DMF3224-1A
材質：炭素鋼防食

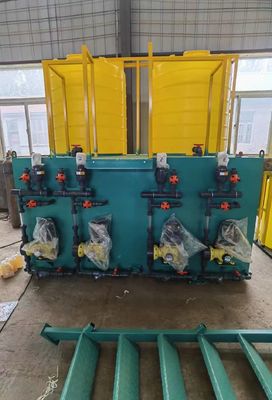

.薬液注入システム

薬液注入装置は、計量ポンプ、試薬バレル、アジテーターなどで構成され、試薬の定量的な薬液注入を実現するために使用されます。その中で、PACは強力な架橋吸着性能を持つ凝集剤であり、水中の浮遊固形物と凝集および吸着し、浮遊固形物を不安定化および沈降させることができます。アニオン性PAMは凝集剤であり、凝集剤と組み合わせて使用してフロックの沈降を改善し、水質の浄化を促進できます。カチオン性PAMは汚泥脱水に使用され、固液分離に役立ちます。自動酸添加装置は、廃水のPHを中性に調整するために使用され、オンラインPH装置を介して自動添加が実現されます。
数量：4セット
PAM自動薬液注入装置：2セット 三箱型自動、304 1000L
PAC自動薬液注入装置：1セット ダブルバケットダブルポンプPE 2000L

自動酸薬液注入装置：1セット シングルバケットダブルポンプPE 500L

j.汚泥処理システム

汚泥処理システムは、汚泥濃縮槽、およびフィルタープレスで構成されています。
汚泥濃縮槽は、沈殿槽と空気浮遊槽の物理的および化学的反応によって生成された汚泥を貯蔵するために使用されます。汚泥は汚泥ポンプを介してフィルタープレスに輸送され、脱水され、脱水された汚泥は定期的に処理のために外部に輸送されます。
